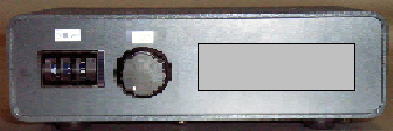

高精度バンドパスフィルタアンプユニット
特徴 １）フィルタが８次のため、減衰域が狭くて切れ具合が鋭い
２）ゲインも高く取れるので、小さな入力信号も見やすい
３）バンドパスにより、必要な信号のみを見ることができる
４）周波数設定が、０．１Ｈｚ、１Ｈｚ単位と細かい
５）入力インピーダンスが１ＭΩと高く、使い方が簡単
６）汎用性が高い
|
概略仕様 |
|
|
測定チャンネル |
４チャンネル（多チャンネルの連結可能） |
|
フィルタタイプ |
８次ローパス、８次ハイパス、８次バンドバス |
|
周波数応答 |
ＤＣ〜１００ｋＨｚ |
| 周波数設定1 |
０．１〜１００Ｈｚ：０．１Ｈｚ単位設定 |
|
周波数設定2 |
１００Ｈｚ〜１００ｋＨｚ：１Ｈｚ単位設定 |
|
入力電圧 |
±５Ｖ 入力インピーダンス１ＭΩ以上(許容最大電圧±１０Ｖ) |
|
ゲイン |
標準１０００倍 |
|
出力電圧 |
±５Ｖ |
|
接続コネクタ |
ＢＮＣコネクタ |
|
パソコンＩ／Ｆ |
ＲＳ−２３２Ｃ、ＴＣＰ／ＩＰ |
|
電源 |
ＤＣ１２Ｖ（専用ＡＣアダプタによりＡＣ１００Ｖ） |
＊ フィルタのみのモジュールもご用意
＊ 入力周波数をオプションにて変更可能
＊ ゲインもオプションにて変更可能
＊ ＯＥＭでのご提供も可能
＊ 入出力の無線対応可能
２００７年４月受注開始
